產品>精密機械維修部>幾何雷射對心儀 Geometric measurements

pruftechnik PRUFTECHNIK 以全球化及客戶導向為主,公司近半為研發人員,生產符合全球各地用戶需求的高品質且創新的產品,"精準"是PRUFTECHNIK的指標,PRUFTECHNIK在儀器精準度設立高全球標準,以滿足現代工業的世界。資料來源:PRUFTECHNIK

水平度對心儀
軸水平
自旋雷射水平度對心儀
可測量平面度和水平度

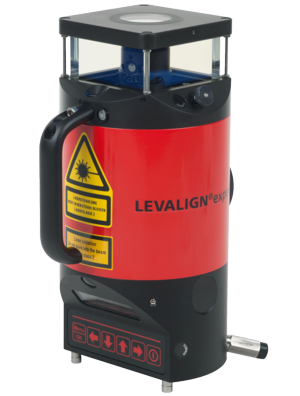

LEVALIGN expert
使用自行對中的旋轉激光系統即可簡單地測量平面度和水平度。 測量法蘭和基座的平面度、直線度、平行度、垂直度和水平度。 只需一人使用自行對中的旋轉激光系統進行高效且簡單的操作。 激光射程:200 米,傳感器測量範圍:70 mm。 PC 軟件用於分析測量結果並製作專業報告。 高效的軟件功能用於比較兩個表面(例如在印刷機中)和拓展在大平面上的測量範圍。 集成無線通訊功能。
索取型錄
平面度雷射對心儀
平面度
平面度雷射對心儀
高精度系統的適用範圍廣
LEVALIGN Ultra iS
測量表面平面度、水平度和垂直度的完美解決方案。 用戶定製或者自動容差和自由選擇任意數量的參考平面或者參考點。 測量平面間的夾角。 客戶定制報告。 計算機和接收器之間的無線通訊功能(可選)。 PC 軟件用於分析測量結果並製作專業報告。 性能卓越的功能用於比較兩個表面並拓展在大平面上的測量範圍。
索取型錄
垂直度對心儀
垂直度
五軸雷射垂直度對心模組
是平行度和垂直度幾何對中完美的補充品
PENTALIGN
解決了很多方面的問題。兩個平面之間相互平行或者垂直,機軸與參考平面之間是否相互垂直或者外殼的兩個表面相互平行?可旋轉的五棱鏡,可在 5 軸中進行調整。 不同的支架和附件用於在不同的應用中進行正確的固定。 確定風力發電站塔筒、齒輪軸、外殼、印刷機等表面的平行度。 測量鑽床的主軸和底座的垂直度、船用舵承或者船用螺旋槳的平面。
索取型錄
滾輪平行度雷射對心儀
滾輪
滾輪平行度雷射對心儀
進行滾軸對中的革命性方法
PARALIGN
是一款獨一無二的對中系統,它採用了慣性測量技術,測量結果的精確度明顯提升,完全可以重複。相對於傳統的測量方法,其測量所需的時間大大縮短。對視線沒有要求 !準備和測量時間非常短,使停機時間最小化。 即便滾軸之間的距離非常遠,甚至在視線被遮擋的情況下,該高精度系統仍適用於所有適中的滾軸。 也適用於封閉的設備區域。 也適用於不均質的溫度曲線。 自動以圖形和數字方式顯示實際情況。 立即顯示結果和現場評估。
索取型錄 示範影片
孔中心雷射對心儀
孔中心
專業孔中心雷射對心儀
快速、精確的透平機對中系統
CENTRALIGN Ultra expert
雷射對中縮短了燃氣輪機和蒸汽輪機的停機時間。 控制傳感器用於自動補償可能的雷射偏移。 適用於孔心和特殊應用的測量方法。 特殊且巨大的孔支架用於不含/含外殼的情況下進行測量。 快速的測量過程,測量範圍可達 40 米(130 英尺)。 性能卓越的嵌入式拼接功能確保極高的靈活性,並拓寬了測量範圍。 兼顧基準線的位置、轉子的撓曲和熱膨脹。 實時移動功能用於實時監測對中修正情況。
索取型錄
孔中心雷射對心儀
孔中心
標準孔中心雷射對心儀
精準、快速、直覺化的孔對心系統
CENTRALIGN Ultra Standard
作為精密雷射對中系統,用於替代陳舊且耗時的技術。該系統更為快速且十分精確,並能發送明晰的測量報告。 由於採用雷射束和獲得專利認證的傳感器通用安裝支架進行測量,可以避免機械和撓曲誤差。由於傳感器的位置不因測量用途的不同而發生變化,因而旋轉式傳感器支架大大簡化了測量工作。此外,我們的傳感器支架還適用於直徑不同的孔(磁性和非磁性孔(直徑範圍:從 45 mm 直至 4000 mm 以上))。 除了對孔、軸承體和其他圓形機器元件進行對中之外,CENTRALIGN Ultra 還可以對工件和鑽頭進行對中。 該系統與經過驗證的 ROTALIGN Ultra 平台結合使用,因而可拓展用於軸對中、平面度、直線度和其他幾何應用。
索取型錄
水平雷射對心儀
二維直線
直線度雷射對心儀
直線度測量的經濟效益解決方案
OPTALIGN smart RS5 Straightness
容易操作,使用者可獨立操作。可作為直線測量上有效率花費的升級方案。雙軸及僅一次的測量,即有直線度結果,並容易被使用和藍芽傳輸。軸的直線如何被彎曲至另一個直線軸。內部因素導致破壞,例如碰撞,產品的缺陷或破損會導致脆弱的根基或零件耗損。工業直線應用包括機器床水平,軸承定位,對正鐵軌和軌道區段,調心滾筒剖面。
索取型錄
角度儀
角度
角度儀
測量傾斜度和平整度的理想工具
INCLINEO
是一款性能卓越的系統,該系統基於超高精度的電子傾角測量。它對一個表面的不同位置上的角度進行測量,並精準確定經過機械加工表面的剖面圖。 它可與安裝簡單的支架結合使用,以測量邊緣、軌道甚至垂直軸的傾角。可旋轉的外殼使其能夠在任意角度位置上(甚至顛倒)進行測量。 INCLINEO 內置無線技術且操作簡單,因而功能齊全。它在測量時能夠極大限度地適應環境的需要,這使其成為維護和維修領域最為高效的工具之一。支架適用於多種不同的應用。 性能卓越的 Windows 軟件 ALIGNEMENT CENTER。 與計算機進行無線通訊。 安裝和維修的理想之選。
索取型錄
ROTALIGN Ultra Hydropower
水力用
水力雷射對心儀
瞬間完成水力渦輪機的對中
ROTALIGN Ultra Hydropower
與高端平台 ROTALIGN Ultra 和 INCLINEO 結合使用。該平台是用於快速且精準地檢查透平機對中情況的高精度電子傾角測量儀。 透平機對中的所有重要參數,例如軸的偏擺、軸的鉛垂度、止推軸承的水平度包括修正量一同顯示。 相比於耗時的傳統方法,ROTALIGN Ultra Hydropower 縮短了透平機的安裝和大修時間,並降低了維修和運營成本。測量結果精確、重複性好,並做記錄。 測量錯誤率低。 無線通訊。 整合製作 PDF 報告。 通過插補測量值確保卓越的測量品質。
索取型錄
